高純氣體管道系統的配管及材質要求極為嚴格,以確保氣體的純度和質量在輸送過程中不受影響。以下是環揚未來對該系統的配管及材質要求的詳細分析:
一、配管要求
-

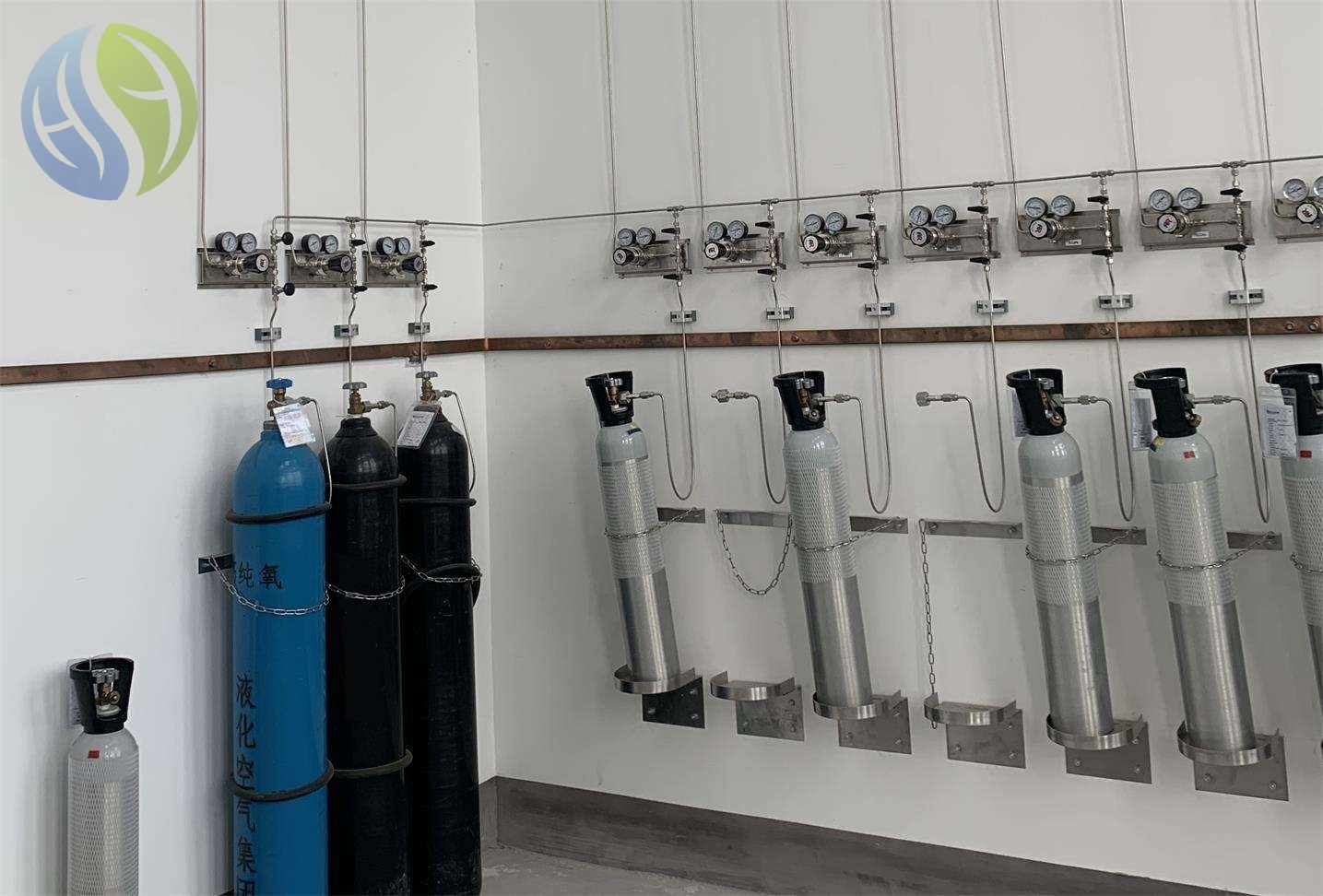

管道布局:
- 根據不同特性的氣體,規劃獨立的供應區域,如腐蝕性/毒性氣體區、可燃性氣體區、惰性氣體區??扇夹詺怏w區應特別規劃防爆墻與泄漏口。
- 管路設計需考慮輸送距離,合理設計流速,通常較合理的設計流速為20ml/s,可燃性氣體小于10ml/s,毒性/腐蝕性氣體小于8ml/s。
- 管網不宜過大或過長,宜采用不封閉的環形管路,在系統末端連續排放少量氣體,避免“死空間”引起氣體污染。
- 管路中應減少不流動氣體的“死空間”,不應設有盲管,儲氣瓶與用氣設備間應設吹掃控制裝置、多閥門控制裝置,確保供氣系統安全可靠運行。
-
系統設計與用氣設備:
- 對高純氣體純度要求不同的用氣設備,應采用分等級高純氣體輸送系統或在純度要求高的用氣設備鄰近處設末端氣體提純裝置。
- 在亞微米級的集成電路生產中,應設置末端純化裝置或高精度氣體過濾器,確保氣體中的雜質含量控制在規定范圍內。
二、材質要求
-
基本原則:
- 管道材料必須能夠承受預期的工作壓力和溫度,具有良好的耐腐蝕性和耐磨損性,以防止泄漏或爆炸事故。
- 材料應具有良好的長期穩定性,能夠在各種環境條件下保持其物理和化學性能。
- 對于輸送高純氣體的管道,材料必須具有極低的滲透性和吸附性,以確保氣體的純度和質量。
-
具體材質選擇:
- 無縫鋼管:適用于純度在99.99%以內的氣體管道,如10#或20#無縫鋼管(內表面鍍鋅或純化處理)。
- 不銹鋼管:
- 總雜質含量≤10-100ppm的氣體管道,可采用304不銹鋼光亮退火管(304BA)或304不銹鋼純化處理(304AP)。
- 總雜質含量≤1-10ppm的氣體管道,可采用316L不銹鋼光亮退火管(316LBA)或304不銹鋼電拋光管(304EP)。
- 總雜質含量≤1ppm的高純氣體管道,必須采用316L不銹鋼電拋光管(316LEP)。這種材料具有極高的潔凈度和極低的滲透性,是輸送高純氣體的理想選擇。
- 銅管:通常用于氣體管路的末端和氣體純度要求不是非常嚴格的場合(如通風柜),但相對于不銹鋼而言,其耐腐蝕性和潔凈度稍遜。
-
連接材料:
- 鍍鋅管道可采用螺紋連接;不銹鋼管道則常采用焊接連接,包括對接焊、承插焊或套管焊接等。焊接時應采用高純氬氣保護焊,并在專用的潔凈室內進行。
三、其他注意事項
- 材料檢驗與測試:所有管道材料在使用前必須經過嚴格的檢驗和測試,以確保其符合相關標準和設計要求。
- 清潔度控制:在管道安裝過程中,應嚴格控制清潔度,防止雜質進入管道系統。對于高純氣體管道,還應采用特殊的清潔方法和設備進行清潔處理。
- 標識與記錄:管道系統應設置清晰的標識和記錄系統,以便于維護和管理。
